類別：回流焊系列
全國咨詢服務熱線:400-0755-098
產品特點：
1．采用瑞士CARLO(佳樂)大電流固態繼電器無觸點輸出，安全、可靠，結合溫控器特有的模糊控制功能，一直監視外界溫度及熱量值的變化，以最小脈沖控制發熱器件，快速作出反應，保證溫控精度±1℃，機內溫度分布誤差在±2℃以內，長度方向溫度分布符合IPC標準。
2．溫控采用進口具模糊控制及PID智能運算的精密控制器，通過PID智能運算，自動控制發熱量，模糊控制功能增加超調與抑制功能并快速響應外部熱量變化的功能，最快速度響應外部熱量的變化并通過內部控制保證溫度更加平衡。
3．發熱管模塊設計，方便維修拆裝。
4．采用臺灣三越高溫高速馬達，運風平穩,震動小,噪音小。
5．上爐體可整體開啟，便于爐膛清潔。
6．具溫度超差,,故障診斷,聲光報警
7．功率充沛，升溫迅速，從室溫至恒溫約15分鐘。
8．專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命
9．獨特先進長壽的加熱系統
10．加熱系統采用高效節能的瑞典110伏鎳烙發熱管，輻射功率峰值波長4UM，配合曲面反射罩，熱效率高，升溫度速度快，特制強制熱風循環結構系統，使PCB及元器件受熱均勻，完全消除“陰影效應”。
11．采用耐高溫保護系統，爐膛均采用特殊材料制作，適合于無鉛焊接，焊接區配備松香助焊劑回收系統，保護環境。
12．可靠平穩的傳輸系統
13．傳動系統采用臺灣STK無級變速馬達、電調帶線速無級調速器，配合1：150的STK渦輪減速器，運行平穩，速度200－1800mm/min 無級可調，并有準確的數字線速度指示。
14．采用獨立滾輪結構及托平支撐，結合配套的不銹鋼網帶，運行平穩,速度精確可達±20mm/min；
15．專用不銹鋼乙字網帶，耐用耐磨。長時間使用不輕易變型。
技術參數：
|

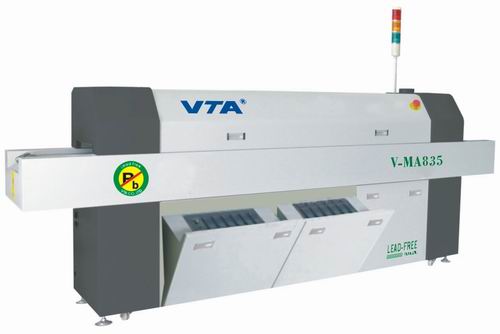

型號 |
V-MC535(電腦) V-MA535(儀表) |
V-MC635(電腦) V-MA635(儀表) |
V-MC735(電腦) V-MA735(儀表) |
V-MC835(電腦) V-MA835(儀表) |
|||
|
加熱部分參數 |
|||||||
|
加熱區數量 |
上Top5/下Bottom5 |
上Top6/下Bottom6 |
上Top7/下Bottom7 |
上Top8/下Bottom8 |
|||
|
加熱區長度 |
1800mm |
2150mm |
2500mm |
2850mm |
|||
|
加熱方式 |
全熱風 |
全熱風 |
全熱風 |
全熱風 |
|||
|
冷卻區數量 |
1 |
1 |
1 |
1 |
|||
|
運輸部分參數 |
|||||||
|
網帶寬度 |
350mm |
350mm |
350mm |
350mm |
|||
|
運輸方向 |
L→R（R→L）（可選） |
||||||
|
運輸帶高度 |
880±20mm |
||||||
|
傳送方式 |
網傳送 |
||||||
|
運輸帶速度 |
200-1800mm/min |
||||||
|
控制部分 |
|||||||
|
電源 |
5線3相380V或單相220V 50/60Hz |
||||||
|
啟動功率 |
18Kw |
20Kw |
22Kw |
25Kw |
|||
|
正常工作消耗功率 |
Approx.3.5Kw |
Approx.4.0Kw |
Approx.4.5Kw |
Approx.5.0Kw |
|||
|
升溫時間 |
約20分鐘 |
||||||
|
溫度控制范圍 |
室溫-320℃ |
||||||
|
溫度控制精度 |
±1℃ |
||||||
|
溫度控制方式 |
PID閉環控制SSR驅動 |
||||||
|
PCB板溫度分布偏差 |
±2-3℃ |
||||||
|
冷卻方式 |
標配：空氣冷卻（選配：冷水冷卻） |
||||||
|
異常報警 |
溫度異常（恒溫后超高或超低） |
||||||
|
三色燈指示 |
三色信號燈：黃—升溫；綠—恒溫；紅—異常 |
||||||
|
溫度異常 |
溫度異常（超高溫或超低溫） |
||||||
|
機體參數 |
|||||||
|

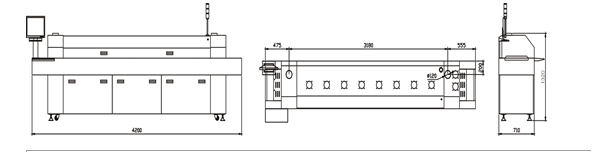

外型尺寸 |
L3150×W710×H1320mm |
L3500×W710×H1320mm |
L3850×W710×H1320mm |
L4200×W710×H1320mm |
|||
|
重量 |
Approx450Kg |
Approx500Kg |
Approx550Kg |
Approx600Kg |
|||
