類別：回流焊系列
全國咨詢服務熱線:400-0755-098
產品特點：
1．來自國際技術的急冷卻系統,采用放大鏡式集中高效急冷,冷卻速度可達3.5~6℃/秒,管理十分方便; 外置強制冷卻裝置，確保焊點結晶效果（Option選配項，標準配置為強制自然風冷）；
2．松香回收系統：松香定向流動,更換清理十分方便.采用專用管道傳送廢氣,終身免維護;
3．特制增壓式運風結構及異形發熱絲設計，無噪音、無震動，擁有極高的熱交換率,BGA底部與PCB板之間產生的溫差△t極小,最符合無鉛制程嚴格的要求,尤其針對高難度焊接要求的無鉛產品.
4．采用品牌液晶電腦+PLC智能化控制系統, 控溫精度高±1℃（如果電腦意外死機，可實現脫機工作，不影響生產），保證控制系統穩定可靠;
5．Windows2000操作界面,功能強大,操作簡便;
6．上爐體開啟采用雙氣缸頂升機械,確保安全可靠;
7．配備網帶張緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
8．同步導軌傳輸機構（可與全自動貼片機在線接駁）,確保導軌調寬精確及高使用壽命; （選配導軌）
9．自動控制潤滑系統,可通過設置加油時間及加油量,自動潤滑傳輸鏈條;
10．所有加熱區均由電腦進行PID控制（可分溫區單獨開啟?？煞謪^(qū)加熱,以減小起動功率）;
11．網/鏈傳輸由電腦進行全閉環控制,可滿足不同品種的PCB同時生產;
12．具有故障聲光報警功能;
13．設有漏電保護器,確保操作人員及控制系統安全;
14．內置UPS及自動延時關機系統,保證PCB及回流焊機在斷電或過熱時不受損壞;
15．采用美國HELLER世界領先熱風循環加熱方式，高效增壓式加速風道,大幅度提高循環熱空氣流量,升溫迅速（約20分鐘）,熱補償效率高,可進行高溫焊接及固化;
16．溫區設有獨立測溫感應傳感器，實時監控及補償各溫區溫度的平衡;
17．擁有密碼管理的操作系統,防止無關人員改動工藝參數,操作記錄管理可追溯工藝參數的改動過程,方便改善管理.可存儲用戶現有的溫度速度設置及其設置下的溫度曲線,并可對所有數據及曲線進行打印;
18．集成控制窗口,電腦開關、測試曲線、打印曲線及傳輸數據均可方便操作,設計人性化。配有三通道溫度曲線在線測試系統，可隨時檢測焊接物體的實際受溫曲線（無須另配溫度曲線測試儀）;
技術參數：
|
型號 |
V-FC5510（電腦） V-FA5510（儀表） |
V-FC6610（電腦） V-FA6610（儀表） |
V-FC7710（電腦） V-FA7710（儀表） |
V-FC8810（電腦） V-FA8810（儀表） |
|
|
加熱部分參數 |
|||||
|
加熱區數量 |
上5/下5 |
上6/下6 |
上7/下7 |
上8/下8 |
|
|
加熱區長度 |
2000mm |
2380mm |
2760mm |
3150mm |
|
|
冷卻區數量 |
上Top1/下Bottom1 |
||||
|
運輸部分參數 |
|||||
|
PCB最大寬度 |
導軌式300mm網帶式400mm |
||||
|
運輸導軌調寬范圍 |
50-300mm |
||||
|
運輸方向 |
L→R（R→L） |
||||
|
運輸導軌固定方式 |
前端/Front（選配：后端固定） |
||||
|
運輸帶速度 |
網帶880±20mm，鏈條900±20mm |
||||
|
傳送方式 |
網傳動﹠鏈傳動+網傳動 |
||||
|
運輸帶速度 |
200-2000mm/Min |
||||
|
控制部分參數 |
|||||
|
電源 |
5線3相380V 50/60Hz |
||||
|
啟動功率 |
19Kw |
22Kw |
25Kw |
28Kw |
|
|
正常工作消耗功率 |
Approx.4Kw |
Approx.4.5Kw |
Approx.5Kw |
Approx.6Kw |
|
|
升溫時間 |
約20分鐘 |
||||
|
溫度控制范圍 |
室溫-400℃Room Temper ature-400℃ |
||||
|
溫度控制方式 |
全電腦（儀表）PID閉環控制，SSR驅動 |
||||
|
溫度控制精度 |
±1℃ |
||||
|
PCB板溫度分布偏差 |
±2-3℃ |
||||
|
冷卻方式 |
標配：空氣冷卻（選配：冷水冷卻） |
||||
|
異常報警 |
溫度異常（恒溫后超高或超低） |
||||
|
三色燈指示 |
三色信號燈：黃—升溫；綠—恒溫；紅—異常 |
||||
|
機體參數 |
|||||
|
重量 |
Approx. 600Kg |
Approx. 800Kg |
Approx. 1000Kg |
Approx. 1200Kg |
|
|

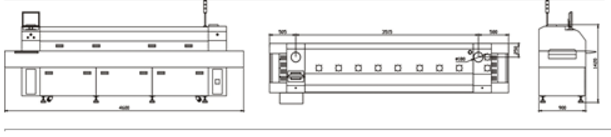

外型尺寸 |
L3400×W900×H1400 |
L3800×W900×H1400 |
L4200×W900×H1400 |
L4600×W900×H1400 |
|
|
排風量要求 |
10立方/min 2通道∮180MM |
||||
