類別：回流焊系列
全國咨詢服務熱線:400-0755-098
產品特點：
1．進口優質高溫高速馬達運風平穩，振動小，噪音小;
2．爐體采用雙氣缸（電動推桿）頂升裝置，安全可靠;
3．鏈條、網帶同步等速運輸，采用變頻精確高速;
4．各溫區采用強制獨立循環，獨立PID控制，上下獨立加熱方式，使?fàn)t腔溫度準確，均勻，熱容量大:
5．升溫快，從室溫到工作溫度≦30分鐘;
6．采用進口加熱部件，溫度均勻，熱補償效率高，適合CSP,BGA元件的焊接;
7．專用風輪設計，換氣量大，風速穩定;
8．特制優質鋁合金導軌設計，變形小，鏈條自動加油裝置;
9．UPS斷電保護功能，保證斷電后PCB板正常輸出，不受損壞;
10．標配鏈條、網鏈同步等速并行運輸，可加工單面、雙面PCB板，可選雙導軌運輸系統。
11．自動調寬系統采用閉環PID控制，可根據電腦輸入的參數自動調到需要的寬度，精確度可達0.2mm。
12．各溫區因采用模塊化設計，熱風馬達和發熱絲保養和維修方便。
13．特殊專利爐膽設計，保溫性好，耗電量達同行業最低;
14．專利導軌高溫不變形，三絲桿同步調寬結構，有效保證導軌平行，防止掉板，卡板的發生、免清洗，易調節。自動和手動皆可進行調寬操作。
15．強制離心鼓風自動風冷系統和松香回收系統。
16．強大的軟件功能，對PCB板在線監控測溫，并隨時對數據曲線進行分析，儲存和打印;
17．工業控制PC機與PLC通訊采用MODBUS協議，工作穩定，杜絕死機現象;
18．自動監測，顯示設備工作狀態，可做到隨時修正參數;
技術參數：
|
型號 |
V-TOP7720 |
V-TOP8820 |
V-TOP1020 |
|
加熱部分參數 |
|||
|
加熱區長度 |
2625mm |
3000mm |
3750mm |
|
加熱區數量 |
上7/下7 |
上8/下8 |
上10/下10 |
|
冷卻區數量 |
上Top2/下Bottom2 |
||
|
運輸部分參數 |
|||
|
PCB最大寬度 |
導軌式400mm網帶式450mm |
||
|
運輸導軌調寬范圍 |
50-400mm |
||
|
運輸方向 |
L→R（R→L） |
||
|
運輸導軌固定方式 |
前端/Front（選配：后端固定） |
||
|
運輸帶速度 |
網帶880±20mm，鏈條900±20mm |
||
|
傳送方式 |
網傳動﹠鏈傳動+網傳動 |
||
|
運輸帶速度 |
300-2000mm/Min |
||
|
控制部分參數 |
|||
|
電源 |
5線3相380V 50/60Hz |
||
|
啟動功率 |
38Kw |
45Kw |
58Kw |
|
正常工作消耗功率 |
Approx.10Kw |
Approx.12Kw |
Approx.15Kw |
|
升溫時間 |
約20分鐘 |
||
|
溫度控制范圍 |
室溫-350℃Room Temper ature-350℃ |
||
|
溫度控制方式 |
全電腦PID閉環控制，SSR驅動 |
||
|
整機控制方式 |
LCD PC(電腦)+PLC |
||
|
溫度控制精度 |
±1℃ |
||
|
PCB板溫度分布偏差 |
±1-2℃ |
||
|
冷卻方式 |
標配：空氣冷卻（選配：冷水冷卻） |
||
|
異常報警 |
溫度異常（恒溫后超高或超低） |
||
|
三色燈指示 |
三色信號燈：黃—升溫；綠—恒溫；紅—異常 |
||
|
機體參數 |
|||
|
重量 |
Approx.2000Kg |
Approx.2200Kg |
Approx.2500Kg |
|

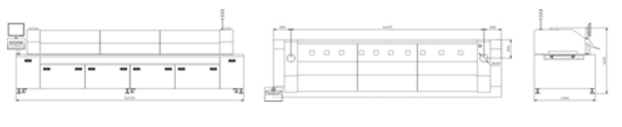

外型尺寸 |
L49000×W1400×H1600 |
L5200×W1400×H1600 |
L6000×W1400×H1600 |
|
排風量要求 |
10立方/min 2通道∮180MM |
||
