類別：波峰焊系列
全國咨詢服務熱線:400-0755-098
產品特點:
1．錫爐采用外熱式加熱，錫爐內材料全部采用特殊不銹鋼制作，溫度控制采用PID方式、模擬量自動調節電壓相角，控溫精度達到±2℃。第1 波峰不帶搖擺功能(帶搖擺功能為可選項).
2．可選強制式冷卻系統，保證冷卻速度在6~8℃/秒可調。
3．人機界面操作系統，三凌控制系統，高精度三凌溫度模塊模擬量自動調節實現PID控溫。
4．可選松香液面過低過高報警；錫液面過低報警；及自動加松香裝置。
5．發熱管斷線報警(可選項)；遠程INTERNET接口功能(可選項)。
6．直聯式入板結構，特制鈦鏈條傳輸，經久耐用
7．預熱系統采用熱風系統，控溫采用PID方式、摸擬但自動調整電壓相角，使溫控精度達到±2℃
8．可達到理想的焊接預熱溫度。特殊結構設計，使預熱區與焊接區的溫度下降值<5℃。
9．噴霧系統采用精密型調節閥進行數字化調節，方便管理。并采用日本專用噴嘴，氣缸移動式(步進馬達式為可選取項)。三面抽風過濾系統。助焊劑自動衡壓供給系統。可使噴霧流量迅速達到飽和。發泡方式為另選項。
10．運輸系統采取分段式結構，有效防止導軌變形。
技術參數：
|
項目 |
V-300C電腦 |
V-300M觸摸 |
V-300A按鍵 |
|
控制方式 |
電腦+PLC Computer+PLC |
觸摸+PLC Touchscreen+PLC |
按鍵+PLC Keys+PLC |
|
運輸馬達 |
1P AC220V 60W |
||
|
運輸速度 |
300-1500mm/min |
||
|
基板寬度 |
50-300mm（W） |
||
|
預加熱區 |
功率：7.5KW 長度：1200mm一段 PID控制 溫度：（室 溫-250℃） |
||
|
錫爐加熱 |
12KW （鑄鐵發熱板）（室溫-300℃） |
||
|
錫爐容量 |
280KG |
||
|
波峰高度 |
0-12mm |
||
|
波峰馬達 |
3P AC220V 0.18KW×1pcs/2pcs |
||
|
洗爪泵 |
1P AC220V 6W |
||
|
冷卻 |
普通風冷 |
||
|
PCB運輸方向 |
L→R（R→L)） |
||
|
助焊劑容量 |
6Litres |
||
|
助焊劑氣壓 |
3-5BAR |
||
|
焊接角度 |
4-6° |
||
|
總功率/運行功率 |
20KW/5KW |
||
|
電源 |
3P AC380V 50HZ |
||
|
機身尺寸 |
2600（L）×1200（W）×1650mm（H） |
||
|
外型尺寸 |
3200（L）×1200（W）×1650mm（H） |
||
|
凈重 |
900KG |
||

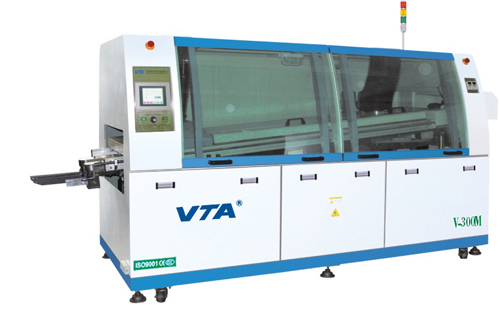

普通觸摸屏控制雙波峰焊錫機（V-300M）

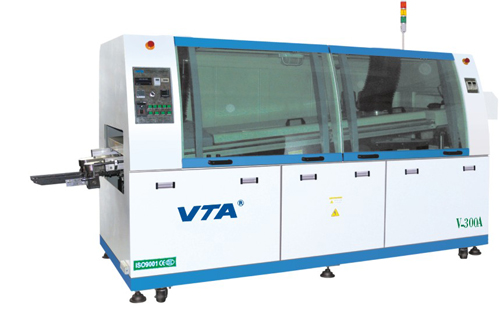

普通按鍵控制雙波峰焊錫機（V-300A）
普通按鍵控制雙波峰焊錫機（V-300A）

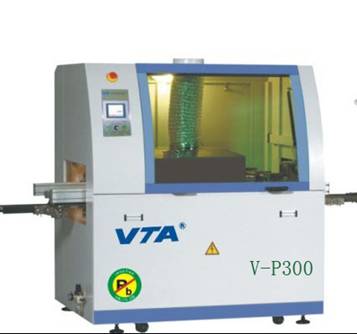

V-P300 具有以下特點：
? 采用優質不銹鋼鏈條輸送基板；
? 新型清洗鏈條裝置能徹底清洗鏈條，有效保護鏈條的清潔；
? 抽風裝置采用大風量、高風壓、低噪音風機，采用上下抽風過濾結構，雙級過濾；
? 噴霧上方采用防火棉過濾介質，下層采用不銹鋼過濾網，提高了助焊劑的回收率，有效防止助焊劑回落基板影響板面質量，保持機體的清潔；
? 采用小口徑日本噴咀，方便調整噴霧狀態，各氣壓參數采用數值顯示，方便管理和操作；
? 采用德國FESTO氣缸驅動，實現噴咀移動速度數值化，運輸平穩，低噪音；
? 人機界面操作，PLC控制；
規格：
|
型號 |
V-P300 |
|
運輸馬達 |
220V，25W |
|
運輸速度 |
0.5-1.8m/min |
|
基板尺寸 |
50-300mm |
|
助焊劑裝置氣壓 |
3-6bar |
|
噴霧驅動氣缸 |
FESTO |
|
PCB運輸高度 |
750±20mm |
|
洗爪泵 |
220V,10W |
|
機體尺寸 |
1600(L)×1200(W)×1332(H) |
|
總功率 |
Approx.1.3Kw |
|
整機重量 |
Approx.400Kg |
|
電源 |
3∮380V 50Hz |
