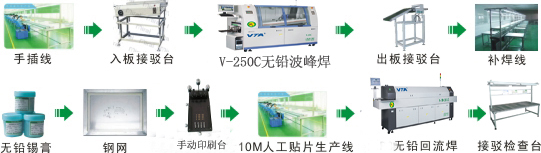

手插線特點：

1.插件線可每2米,3米一段,一部接一部式接駁也可制成整體式

2.底板軋道之調校極由調節手柄調整簡單、容易

3.有自動傳送和手推底板兩種方式

4.可利用底板傳送臺與回流焊錫爐或波峰焊錫爐連接

5.自動傳送采用無段變速式調校輸送速度

進板接駁臺

配置：

1.表面處理：靜電噴塑電腦白；

2.PCB寬度50-300mm；

3.前導軌固定，從左到右。

4.臺灣STK調速馬達控制；

5.接駁臺長1000mm；

6.35B進口優質尼龍鏈條傳輸；

7.專用鋁型材導軌；

8.專用齒輪、梯形螺桿同步調寬結構；

V-250C無鉛波峰焊

由鈦金屬鈦合金制造的鈦?zhàn)?。?jiān)固耐用，不會變形，一致性好，保持PCB平穩地焊接。

攪流馬達采用名牌起波馬達配合名牌變頻器實現平穩的無級調速，保證波峰面的平穩。

高效遠紅外預熱器，熱效率高。

噴頭、馬達、變頻器、溫控儀、傳感器、電磁閥、光電眼、繼電器等均為名牌產品。

加熱系統采用長壽命電熱管加套管嵌入式結構，維護更換簡單。采用新隔熱保溫材料。

加熱系統采用高精度，集成式進口名牌溫控閉環PID調節?？販鼐_，可靠性高。

運輸速度采用液晶數顯調速器控制，無級可調，控制方便。

采用非常經濟的低壓霧化涂敷。全自動檢測PCB掃描式噴霧。

液壓整體翻蓋結構。大幅面觀察窗，外形簡潔，維護簡單。

出板接駁臺

產品特點：

A.臺灣STK帶牙箱帶調速專用控制馬達，運行平穩不抖動。

B.40*40專用鋁型材配合特制連接角度調節器，只要擰動調節手柄即可任意調節接駁角度。

C.采用進口2MM厚防靜電輸送皮帶，經久耐磨。

D.特殊升降式套筒結構，只要擰動升降手柄即可任意調節接駁高度。

E.高度調節：請用所配的專用扳手將內六角擰松，再將接駁臺的上部提起，再擰緊螺釘即可。

F.速度調節：請使用調速器上的旋鈕，左邊低速右邊高速。

G.水平調節：請使用機腳的腳杯調平。

H.接駁角度調節：請先將兩條支撐桿螺釘擰松，再將中間的連接手柄擰松，調到一個適當?shù)慕嵌龋賹⒏鞑糠宙i緊。

補焊線

無鉛錫膏產品特性：

焊后不易產生微小的焊錫球。

V系列免清洗無鉛焊膏是依照IPC及JIS等國際標準為適應未來環保要求而研發近似有鉛工藝的焊錫膏，采用全新的松香樹脂和復合抗氧化技術，選用低氧化度的球形焊料合金粉末和化學穩定性極強的膏狀環保型助焊劑煉制而成。

適用于電子裝配工藝SMT生產的各種精密焊接。合金系列免清洗型無鉛焊錫膏

適應長時間印刷（6小時以上）。

高強度的抗氧化能力。

具有良好的粘性和觸變性，且粘性時間極長，不易塌陷。

具有極高的絕緣電阻，無需清洗。

鋼網

FilePCB菲林等專業數據處理,高精度誤差.進口鋼片制作,質量可靠.

標準尺寸:37cm*47cm

非標尺寸:30cm*40cm/42cm*52cm/55cm*65cm

鋼片厚度(可選):0.1/0.12/0.15/0.18/2.0

制作方式:蝕刻/電蝕刻/激光

手動印刷臺

產品特點

1.組合式印刷臺板具有固定溝槽及PIN，安裝調節方便，適用于單雙面板的印刷。

2.校板方式采用鋼網移動，并給合印刷（PCB）的X、Y、Z。校正微調方便快捷。

3.可設定單向及雙向，多種印刷方式。

4.刮刀角度可調，鋼刮刀，橡膠刮刀均適合。

人工貼片生產線

人工貼片生產線主要是人工模擬的貼片嘴,通過人工貼片筆自身產生的空氣壓強差(反向真空),將貼片元器件從料帶直接吸起,然后通過人工將元器件放置于相應的PADS位上,通過已調整的氣壓吸力,人工貼片筆吸著力小于錫漿(貼片膠)的粘著力,元器件自動放置在相應的PADS上.

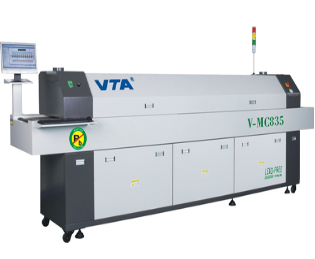

V-MC835無鉛回流焊

獨特先進長壽的加熱系統

加熱系統采用高效節能的瑞典110伏鎳?yán)影l(fā)熱管，輻射功率峰值波長4UM，配合曲面反射罩，熱效率高，升溫度速度快，特制強制熱風循環結構系統，使PCB及元器件受熱均勻，完全消除“陰影效應”。

具溫度超差,,故障診斷,聲光報警

功率充沛，升溫迅速，從室溫至恒溫約15分鐘。

專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命

采用耐高溫保護系統，爐膛均采用特殊材料制作，適合于無鉛焊接，焊接區配備松香助焊劑回收系統，保護環境。

可靠平穩的傳輸系統

傳動系統采用臺灣STK無級變速馬達、電調帶線速無級調速器，配合1：150的STK渦輪減速器，運行平穩，速度200－1800mm/min無級可調，并有準確的數字線速度指示。

采用獨立滾輪結構及托平支撐，結合配套的不銹鋼網帶，運行平穩,速度精確可達±20mm/min；

專用不銹鋼乙字網帶，耐用耐磨。長時間使用不輕易變型。

采用瑞士CARLO(佳樂)大電流固態繼電器無觸點輸出，安全、可靠，結合溫控器特有的模糊控制功能，一直監視外界溫度及熱量值的變化，以最小脈沖控制發熱器件，快速作出反應，保證溫控精度±1℃，機內溫度分布誤差在±2℃以?xún)?nèi)，長度方向溫度分布符合IPC標準。

溫控采用進口具模糊控制及PID智能運算的精密控制器，通過PID智能運算，自動控制發熱量，模糊控制功能增加超調與抑制功能并快速響應外部熱量變化的功能，最快速度響應外部熱量的變化并通過內部控制保證溫度更加平衡。

發熱管模塊設計，方便維修拆裝。

采用臺灣三越高溫高速馬達，運風平穩,震動小,噪音小。

上爐體可整體開啟，便于爐膛清潔。

檢修工作臺：

01拉身1.拉通整體支架采用40*40鐵方通2.H架整體采用40*40鐵方通

02工作臺1.工作臺尺寸為2440×1220，采用18mm夾層板（高密度）2.表面鋪防靜電膠皮，T型膠包邊

03照明1.燈架用整體支架40*40鐵方通2.燈管：雙邊光管帶燈罩

04電路1.線槽采用1.2m冷板折彎成型，雙邊2.插座：三位穩不落插座

05工藝卡架采用專用鋁型材，配A4硬膠套

06控制系統標準（獨立空開）

07表面處理噴粉電腦色

以上為雙邊生產線，每個工位標準寬度800MM
