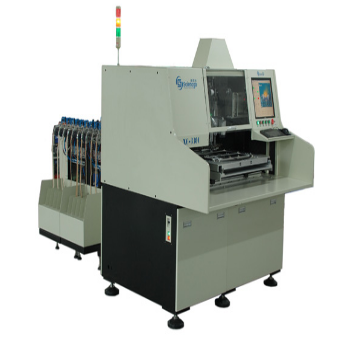

立式插件機

最新最實用的立式機，獨立的多套數的伺服控制系統，完成高穩定的插件性能，達到高速度高密度的完美效果.應用軟件基于中文Windows2000系統，操作界面簡單易懂，實現人機界面的對話，實踐經驗和科學理論的結合帶給你產品品質和生產效率的提升.

臥式插件機

兼合跳線插件機及臥式元件插件機的功能，獨特的伺服控制系統，完成跳線和臥式元件混合插件的完美過程，高效的節約跳線用量.

高速度高密度的完美效果.獨立的插件機帶給你生產安排的靈活調配.應用軟件基于中文Windows2000系統，操作界面簡單易懂，實現人機界面的對話，實踐經驗和科學理論的結合帶給你產品品質和生產效率的提升.實踐經驗和科學理論的結合帶給你產品品質和生產效率的提升.

波峰自動進板接駁臺

1.臺灣STK調速馬達控制；

2.接駁臺長1000mm；

3．35B進口優質尼龍鏈條傳輸；

4.專用鋁型材導軌；

5.專用齒輪、梯形螺桿同步調寬結構；

6.表面處理：靜電噴塑電腦白；

7.PCB寬度50-300mm；

8.前導軌固定，從左到右。

V-TOP350C無鉛波峰焊

機體線型外觀設計，采用噴塑工藝，美觀大方，經久耐用

三段獨立1.8米預熱區，全熱風預熱，帶射燈補償裝置，使PCB獲得良好的焊接效果

專利壓鑄式鈦合金鏈爪，不粘錫，永不變形，壽命長

全程觀察窗，方便操作和維護

錫爐升降與進出，自動調與手工調結合。采用靠背式設計，防止誤操作損傷機器

配有冷卻模塊，溫度補償模塊，適合無鉛焊接和多種工藝要求

公司最新發明的超平穩，超高濾波源發生器，大幅削弱了流道內部錫流震蕩及紊流的產生，錫波平穩，氧化量大幅降低，維護簡單

傳動機構采用精密模塊化設計，傳動準確，壽命長，易保養

松香噴霧裝置可拉出，并可拆卸，便于清潔維護

隔離式噴霧裝置，助焊劑煙霧從專用風道排出

強大參數庫功能，各類PCB工藝參數可按需調用操作

采用專業工業電腦控制系統，確保系統具有可靠性和穩定性

可按用戶設定的日期、時間及溫控參數進行自動開關機

系統故障自我診斷，故障原因自動顯示，故障排除方法隨時查詢

加熱溫度采用PID閉環控制，溫控穩定可靠。

閉環式自動跟蹤噴霧系統，噴霧寬度和噴霧時間自動調節，并可按需設置提前和延長噴霧時間

過板自動起波，最大限度減少錫氧化量

運輸系統采用離合器限力+限流器雙重保護

短路及過流保護系統

運輸系統閉環控制。無級調速，精確控制PCB預熱與焊接時間。

工業電腦控制系統雙波峰焊接裝置，除兼容一貫的機器自動化性能外更采用流線型機體設計，簡單便捷的電腦視窗系統，將自動化生產及管理紀錄提升至更高層次

波峰自動出板接駁臺

A.速度調節：請使用調速器上的旋鈕，左邊低速右邊高速。

B.水平調節：請使用機腳的腳杯調平。

C.接駁角度調節：請先將兩條支撐桿螺釘擰松，再將中間的連接手柄擰松，調到一個適當?shù)慕嵌龋賹⒏鞑糠宙i緊。

D.臺灣STK帶牙箱帶調速專用控制馬達，運行平穩不抖動。

B.40*40專用鋁型材配合特制連接角度調節器，只要擰動調節手柄即可任意調節接駁角度。

F.采用進口2MM厚防靜電輸送皮帶，經久耐磨。

G.特殊升降式套筒結構，只要擰動升降手柄即可任意調節接駁高度。

H.高度調節：請用所配的專用扳手將內六角擰松，再將接駁臺的上部提起，再擰緊螺釘即可。

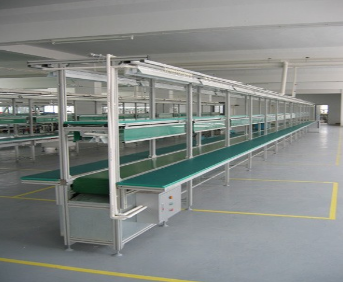

檢修PVC皮帶線
